При обустройстве системы локальной защиты участка от обводнения эффективно показывает себя точечный дренаж. По такому принципу можно организовать и ливневую канализацию в регионах с обильными осадками. Рассчитать и спланировать ее помогает знание особенностей конструкции и монтажа. При правильном подходе ливневую систему можно смонтировать своими руками.
Особенности точечного дренажа
Ливневая канализация точечного типа представляет собой локализованный водосборник (дождеприемник), соединенный с отводящей системой. Это один из самых простых, дешевых вариантов дренажа, обеспечивающий сбор осадочной и талой воды в местах, где наблюдается ее наибольшее скопление. К ним можно отнести участки под водосточными трубами, низины, площадки с водонепроницаемым покрытием (в т. ч. бетонные и асфальтированные площадки, стоянки, дороги) и участки с грунтом, обладающим низкой водопроницаемостью (глина, суглинки), а также участки с растениями, не любящими избыток влаги.
По сути, точечный водосборник — это поддон (емкость), в который поступает самотеком вода с прилегающей поверхности, с разных сторон. Самотек влаги обеспечивают естественные или искусственные уклоны участка вокруг приемника. В низинах эту роль исполняют склоны, а на площадках формируется уклон порядка 1–2 см на каждый 1 п. м. Собранная вода через водоотводящую канализационную трубу направляется в накопительные (фильтрующие) колодцы. В результате обеспечивается осушение определенной площади участка после сильных осадков или активного таяния снега.
Можно выделить такие преимущества точечного дренажа:
-
простота монтажа, возможность обустройства своими руками, малая трудоемкость;
-
низкие затраты, возможность использования стандартных элементов в готовом виде;
-
облегченное обслуживание, возможность надежной защиты от мусора;
-
использование в местах, где возможны значительные механические воздействия, в т. ч. наезд автомобилей;
-
практически «не съедает» полезную площадь участка;
-
легко обеспечивается привлекательный внешний вид, малозаметность.
Главный недостаток — ограниченные размеры защищаемого объекта. Точечная система не подходит для протяженных конструкций (фундамент, дорога и т. п.).
Конструктивные особенности
Ливневая канализация точечного типа включает следующие основные элементы:
-
Точечный водосборник или дождеприемник. По сути, это герметичная емкость (поддон), который заглубляется в яму. Она может иметь прямоугольную или круглую форму. Дождеприемник может изготавливаться из пластика, бетона и чугуна. Широкую популярность приобрели пластмассовые (полиэтиленовые и полипропиленовые) емкости. В местах, где ожидаются значительные нагрузки (например, ливневка для стоянки машины), устанавливаются наиболее прочные чугунные конструкции. Бетонные элементы хорошо вписываются в дренаж площадок с бетонным покрытием.
-
Водоотводящая система. Она обычно представляет собой канализационные трубы, проложенные в траншее, по которым вода из дождеприемника отводится на безопасное расстояние. Наиболее распространены пластиковые трубы диаметром 100–160 мм.
-
Накопительные или фильтрующие колодцы. Это завершающие элементы для утилизации отводимой воды путем накопления в герметичных емкостях или сброса в грунт после фильтрации.
Для надежной работы системы используются защитные и иные элементы. Так, дождеприемник сверху закрывается защитной решеткой (пластиковой или металлической). На входе в отводящую систему устанавливается фильтрующая сетка, а внутри дождеприемника — пескоуловительная корзина.
Подготовительные работы
Обустройство ливневой канализации начинается с разработки проекта. Его желательно сделать одновременно с проектированием застройки и планированием использования участка. Прежде всего, необходимо правильно определить места установки точечных водосборников. Их следует расположить в самых низких точках участка, куда будут стекаться все ручьи после дождя. Во время строительства начинается обустройство дренажа для защиты сооружений и различных площадок с бетонным покрытием.
Важно выбрать место установки накопительных колодцев с учетом санитарных норм. Выбирается оптимальный маршрут отводящего трубопровода. Он не должен попадать под строения и иметь многочисленных поворотов. Если предусмотрена установка нескольких дождеприемников на участке, то воду от них можно отводить по одному трубопроводу через коллектор.
Работы по монтажу начинаются с подготовки площадки. Дождеприемник должен обслуживать максимально возможную площадь, но для этого необходимо обеспечить, чтобы вода поступала в него самотеком. Для этого на поверхности вокруг водосборника следует сформировать уклон, что особенно важно при заливке бетонных площадок.
Монтаж точечного водосборника
Для точечного водосборника ливневой канализации можно использовать готовые устройства или изготавливать его самостоятельно. Первый вариант в настоящее время наиболее распространен. Монтаж осуществляется в следующем порядке:
-
Приобретается дождеприемник с полной комплектацией. Его объем должен соответствовать количеству осадков. Эти сведения можно получить в региональной метеослужбе.
-
В выбранном месте роется яма по форме соответствующая конфигурации устройства (круглая или прямоугольная). Глубина ее может достигать 1–1,2 м, но, чаще всего, составляет 70–80 см. По размерам она должна превышать размеры дождеприемника на 10–15 см.
-
На дно засыпается подушка из песка и щебня (гравия) толщиной 20–30 см. Ее следует тщательно утрамбовать и выравнять.
-
Заливается основание из тощего бетона (обычно марки М50 или М75) толщиной не более 10 см.
-
Устанавливается вертикально приобретенный дождеприемник. Перед этим в нем устанавливаются фильтры и пескоуловитель.
-

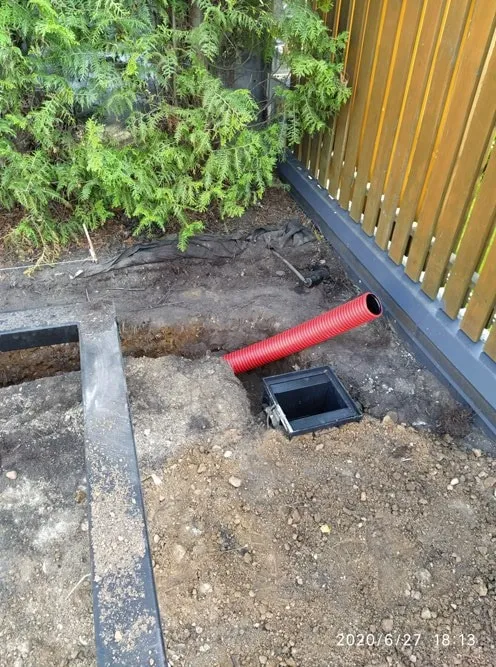

В устройство вводится отводящая труба ливневой канализации. Ввод тщательно герметизируют.
-
Зазор между стенками ямы и корпусом приемника бетонируется, что позволяет надежно закрепить водосборник.
-

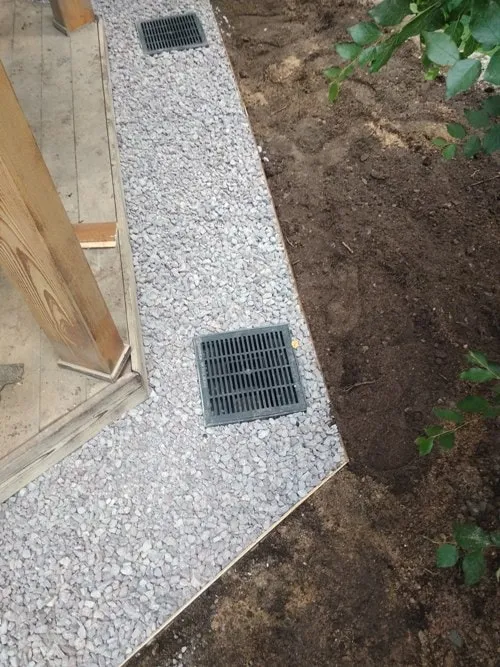

Сверху на дождеприемник устанавливается защитная решетка.
При монтаже важно, чтобы решетка расположилась на 3–5 см ниже уровня земли. Это исключает скопление влаги по ее краям.
Самодельный водосборник
Простой дождеприемник можно сделать своими руками следующим образом:
-
Роется яма глубиной порядка 80–100 см и диаметром 1–1,2 м.
-
На дно засыпается подушка из щебня толщиной 20–30 см.
-
Из бетона заливается основание толщиной 10–15 см.
-
Устанавливается опалубка, а внутри ее размещается армировка из стальных прутьев или проволоки диаметром 4–6 мм.
-
Вводится труба водоотводящей системы.
-
Заливаются стенки водосборника.
-
Опалубка демонтируется. Сверху вокруг приемника формируется бетонная отмостка так, чтобы вода могла беспрепятственно стекать внутрь.
-
На месте входа в отводящую трубу закрепляется фильтр в виде металлической сетки.
-
Сверху устанавливается защитная решетка из металла или пластика.
Важно! При изготовлении дождеприемника своими руками нужно правильно оценить необходимый его объем.
Монтаж отводящей канализации
Для отводящей системы используются стандартные пластиковые или металлические канализационные трубы диаметром 100–160 мм. Монтаж осуществляется в таком порядке:
-
Роется яма для накопительного колодца. Ее размер определяется по необходимому объему накопления воды. Для участка 6 соток достаточно смонтировать емкость объемом 600–800 л.
-
Роется траншея, соединяющая дождеприемник и колодец, шириной 40–50 см. Глубина выбирается с учетом необходимости обеспечения уклона трубы из расчета 3 см на каждый 1 п. м.
-
В местах поворота трассы роются ямы для монтажа смотровых колодцев. Если по схеме дренажа предусмотрено несколько точечных водосборников, то роется яма для установки колодца-коллектора. От каждого дождеприемника к ней подводится индивидуальная траншея. В коллекторном колодце несколько водных потоков объединяются в один и направляются в канализационную трубу.
-
На дно траншеи засыпается подушка из песка и щебня толщиной 20–30 см с уплотнением и формированием уклона.
-
Обустраиваются смотровые и накопительные колодцы.
-
Укладываются канализационные трубы. Обязательно контролируется уклон. В месте расположения смотрового колодца должен располагаться разборный стык для чистки трубы.
-
Производится обратная засыпка траншеи.
Важно! При монтаже отводящей канализации нужно обеспечить надежную герметизацию стыков и вводов. Для этого применяются специальные манжеты и фитинги.
Совмещение дождеприемника и накопителя
В регионах, где возможны обильные, но не частые осадки, точечные водосборники могут сами исполнять роль накопительных или фильтрующих колодцев. Этот вариант наиболее распространен при обустройстве дренажа в низине. При этом предпочтение отдается фильтрующей конструкции.
Для реализации такого способа применяется естественный фильтр. Дождеприемник в этом случае имеет герметичные стенки, но дно отсутствует. Вместо него засыпается щебень фракций 40–60 мм с уплотнением. Толщина слоя составляет не менее 30 см. Поверх щебня укладывается геотекстиль, задерживающий песок и грязь, что исключает заиливание фильтрующего слоя. Объем такого колодца-дождеприемника составляет не менее 200–300 л, что дает возможность собрать всю осадочную влагу, и постепенно ее сбросить в грунт. Глубина такого колодца может достигать 1,2–1,5 м. Важно достигнуть слоя грунта с повышенной водопроницаемостью.
Ливневая канализация точечного типа способна эффективно защищать участок от осадочной и талой воды. Она предотвращает обводнение грунта в местах, где приток воды наиболее интенсивен. При правильном размещении водосборников и оптимальной схеме дренажа обеспечивается полноценное осушение участка. В регионах с экстремальными климатическими условиями может использоваться система, совмещающая точечный и линейный дренаж.
